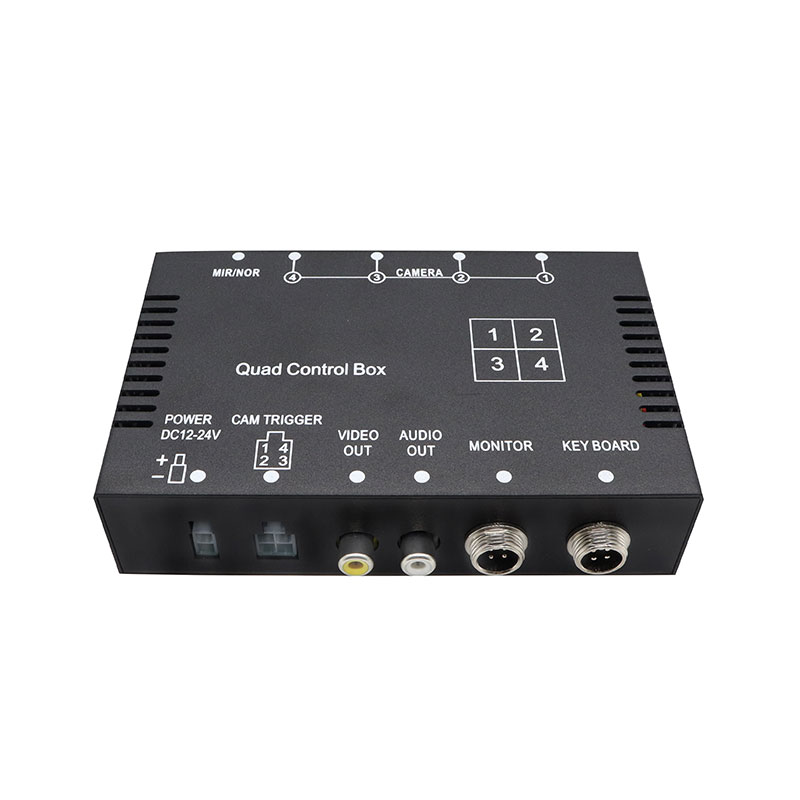

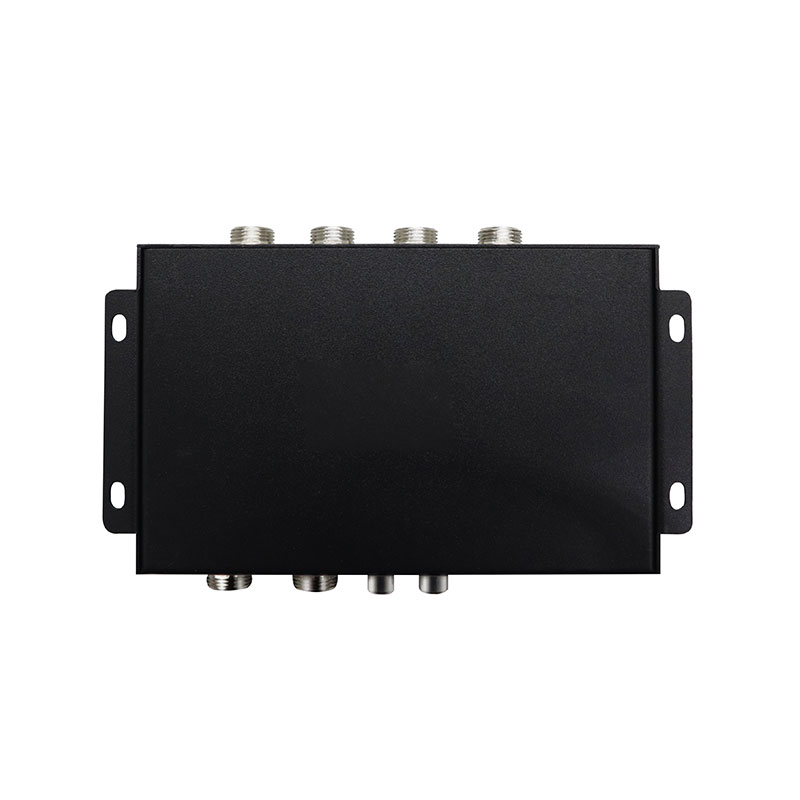

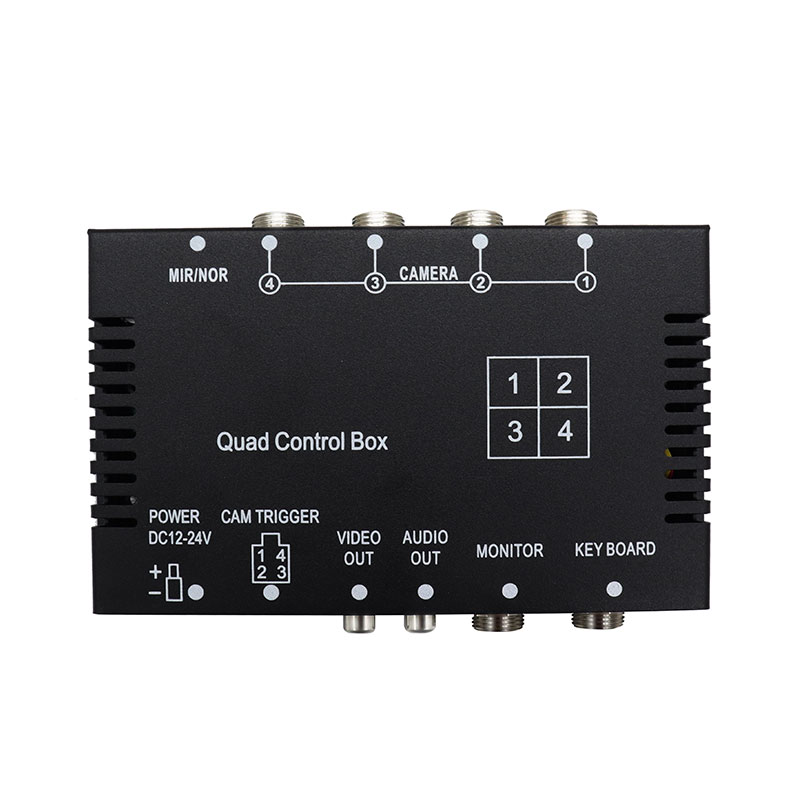

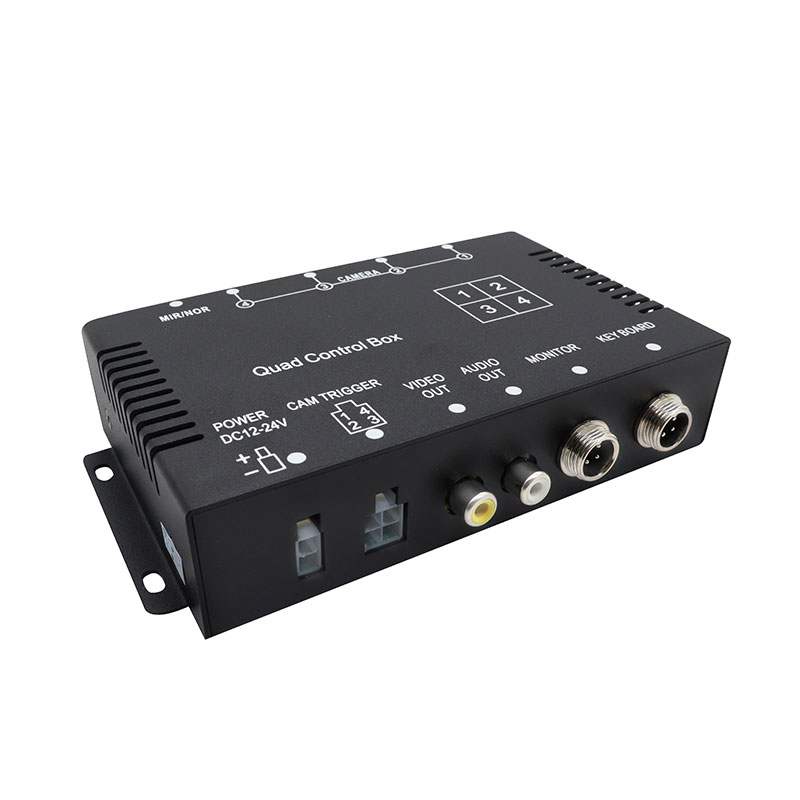

4CH кутия за видео контрол на превозно средство за дисплей с множество камери и превключване на камери

Вместо да свързва няколко камери директно към отделни контролни устройства, контролерът осигурява 4 входа за камери в едно компактно устройство, което позволява различни изгледи на камерата да бъдат избирани и показвани през монитор на превозно средство. Системата поддържа четири CVBS автомобилни камери и може автоматично да разделя или превключва видео дисплея според избрания режим на работа. Всяка камера може да се задейства отделно, докато системата може автоматично да показва съответната камера на цял екран, когато се активира сигнал за задействане.  Всеки канал поддържа независими настройки за огледало/нормално изображение, което прави системата подходяща за различни позиции за инсталиране на камерата. След отмяна на задействащ сигнал, системата може да забави връщането на изображението за приблизително 2 секунди, преди да се върне към предишното състояние на дисплея. Това прави продукта подходящ за превключване на камери на превозни средства, системи за камери за задно виждане, наблюдение с множество камери и видео системи за търговски превозни средства.

Характеристики на продукта

1. 4CH вход за няколко камери

Контролерът поддържа четири входа за камери CVBS, което позволява множество камери на превозни средства да бъдат интегрирани в една система за видеонаблюдение.

Може да се свърже с:

• Предна камера
• Камера за задно виждане
• Лява странична камера
• Дясна странична камера

Това го прави подходящ за системи за наблюдение на превозни средства с 4 камери.

2. Автоматично превключване на камерата

Когато се активира тригерен сигнал, съответната камера може автоматично да превключи на цял екран.

Тази функция е полезна за приложения като:

• Активиране на камерата за заден ход
• Следене на мигачи
• Активиране на странична камера
• Мониторинг на врати или специални превозни средства

3. Индивидуално управление на тригера

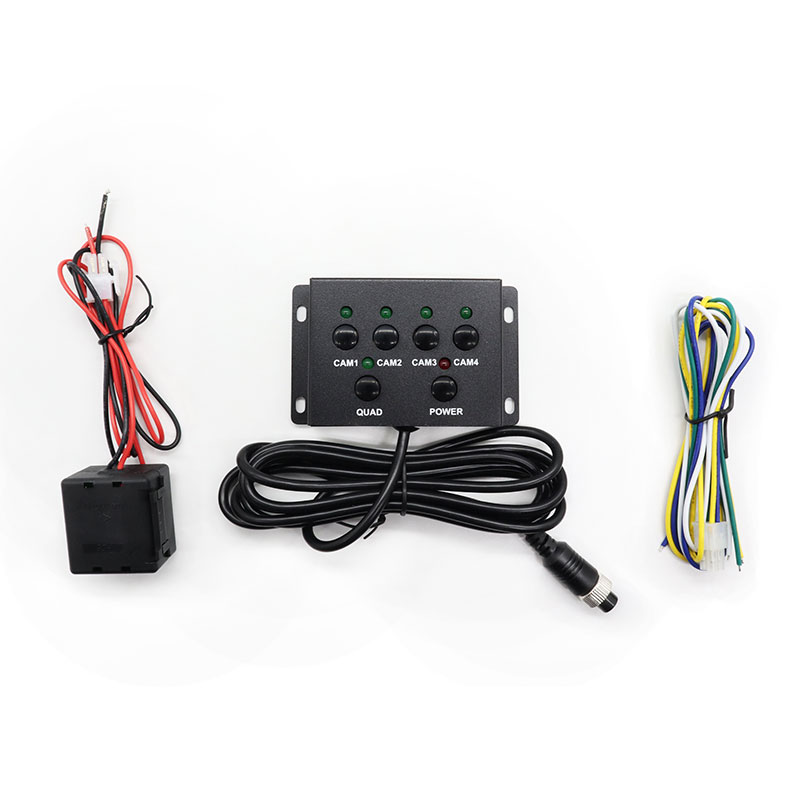

Всяка камера може да се задейства отделно. Потребителят може да избере който и да е от четирите канала на камерата чрез кабела за задействане или ръчна операция, осигурявайки гъвкав контрол за различни конфигурации на автомобила.

4. Конфигурируем приоритет на камерата

Системата поддържа настройки за приоритет на дисплея за: CAM1 / CAM2 / CAM3 / CAM4. Това позволява на инсталатора да определи коя камера трябва да има приоритет при получаване на множество сигнали за задействане.

5. Множество опции за видео конектор

Видео изходът е достъпен чрез: RCA / 4P авиационен конектор. Това осигурява гъвкавост за интегриране с различни системи за окабеляване на монитори и камери на превозни средства.

Параметри на продукта

Тип продукт: D1 4CH Кутия за видео контрол на превозно средство

Вход на камерата: 4CH CVBS

Избор на камера: Индивидуално задействане / Ръчен избор

Дисплей: Автоматично превключване на цял екран

Приоритет на дисплея: CAM1 / CAM2 / CAM3 / CAM4

Настройка на изображението: Нормално / Огледално

Функция на задействане: Индивидуално задействане на камерата

Забавяне на връщане на задействане: Прибл. 2 секунди

Видео формат: PAL / NTSC

аудио: Поддържа се аудио изход

Изходна мощност: 12V за камери и LCD

Работно напрежение: 9V–32V

защита: Високо напрежение / Ниско напрежение / Защита от претоварване

Конектор за видео изход: RCA / 4P Авиация

Размер: 155 × 87 × 32 mm

Сценарии за приложение

1. Система за камери за камиони

Контролерът може да свърже множество камери към система за камери на камион, включително предни, задни и странични камери.

2. Мониторинг на търговски превозни средства

Подходящ за системи за видеонаблюдение на търговски превозни средства, където трябва да се свържат няколко камери към един дисплей на превозно средство.

Приложенията могат да включват:

• Камиони за доставка
• Логистични превозни средства
• Сервизни автомобили
• Комунални превозни средства
• Търговски ванове
• Система за камери в автобуса

4CH видео контролерът може да бъде интегриран в системи с камери за предно, задно и странично наблюдение.

3. Строително превозно средство

Подходящ за строителни и специални превозни средства, изискващи множество изгледи от камери около автомобила.

Примерите включват:

• Самосвали
• Бетонобъркачки
• Багери
• Челни товарачи
• Автомобили със специално предназначение
• Система за камера за задно виждане

Контролерът може да се използва като контролер за резервна камера за автоматично показване на задната камера, когато се активира обратен тригер.

4. Система за наблюдение с множество камери

За превозни средства, изискващи множество ъгли на гледане, видеоконтролерът с множество камери осигурява централизирано превключване на камерите и управление на дисплея.

Типична конфигурация на камера за превозно средство

Типична система за превозно средство с 4 камери:

• CAM1 → Камера за предно виждане
• CAM2 → Камера за задно виждане / Резервна камера
• CAM3 → Камера за изглед отляво
• CAM4 → Камера за изглед отдясно

Контрол:

Проводник за задействане / Ръчен избор

Дисплей: Автоматично превключване на цял екран

изображение: Нормално / Огледално избираемо

видео: CVBS

мощност: 9–32V

ЧЗВ

Q1: Колко камери може да поддържа тази кутия за видео контрол?

Контролерът поддържа 4 CVBS входа за камера.

Q2: Може ли всяка камера да се задейства отделно?

да Всяка камера може да се задейства индивидуално чрез задействащия проводник.

Q3: Може ли камерата автоматично да показва на цял екран?

да Когато съответният тригерен сигнал е активиран, избраната камера може автоматично да превключи на цял екран.

Q4: Мога ли ръчно да избера камерата?

да Всеки от четирите канала на камерата може да бъде избран чрез контролната функция.

В5: Може ли всяка камера да използва различна настройка на огледалото?

да Всеки канал поддържа независими нормални или огледални настройки.

Q6: Какви превозни средства могат да използват този контролер?

Може да се използва за камиони, автобуси, търговски превозни средства, строителни превозни средства, специални превозни средства и системи за камери на автопарка.

Q7: Поддържа ли 24V превозни средства?

да Работното напрежение е 9–32V, което го прави подходящ както за 12V, така и за 24V превозни средства.

Q8: Контролерът поддържа ли PAL и NTSC?

да Поддържат се видео формати PAL и NTSC.

Q9: Поддържа ли аудио?

да Контролерът поддържа аудио изход.

Q10: Какво се случва, след като тригерът бъде отменен?

След като тригерът бъде отменен, изображението може да остане за около 2 секунди, преди да се върне към предишното състояние на дисплея.
